Besplatna dostava 7 komada HLK-LD2410B 5V Mini visoke osjetljivosti 24GHz senzor statusa ljudske prisutnosti Radarski modul Potrošačka elektronika – POTROŠAČKA ELEKTRONIKA

Price: [price_with_discount]

Dobrodošli u našu trgovinu!

Shenzhen Hi-Link Electronic Co., Ltd je osnovana 2009. godine i visokotehnološko je preduzeće koje se fokusira na WiFi modul, senzorski modul, Bluetooth modul i modul za napajanje, integrirajući istraživanje i razvoj, proizvodnju i prodajne usluge.

Mi smo proizvođač Hi-Link-a i možemo osigurati najbolju cijenu i osigurati visoku kvalitetu sa originalnim modulima.

Ako vam je potreban uzorak za testiranje, dobrodošli da naručite direktno ovdje.

Ako vam je potrebna količina serije, dobrodošli da nas obavijestite i mi ćemo vam dati najbolju cijenu.

Spisak neophodnih stvari za putovanje

Ako naručite LD2410 modul, mi ćemo vam poslati ispod,

HLK-LD2410 modul * 1

Ako naručite LD2410 komplet, mi ćemo isporučiti u nastavku,

HLK-LD2410 modul * 1

Radarska testna ploča * 1

USB antena * 1

O tablicama podataka/softveru

Molimo pomozite u preuzimanju sa linka ispod

https://drive.google.com/drive/folders/1p4dhbEJA3IubiIjIIC7vvVsSo8k29Fk-?usp=sharing

Ako imate bilo kakvo pitanje, pomozite nam da nas kontaktirate u nastavku, mi ćemo vam odgovoriti u najkraćem mogućem roku.

Za: Anna Kuang

E-pošta: anna@hlktech.com

Skype: c-alicekuang

Wechat/vhatsapp/mobilni: +86 13632657057

HLK-LD2410

1. Predstavljanje proizvoda

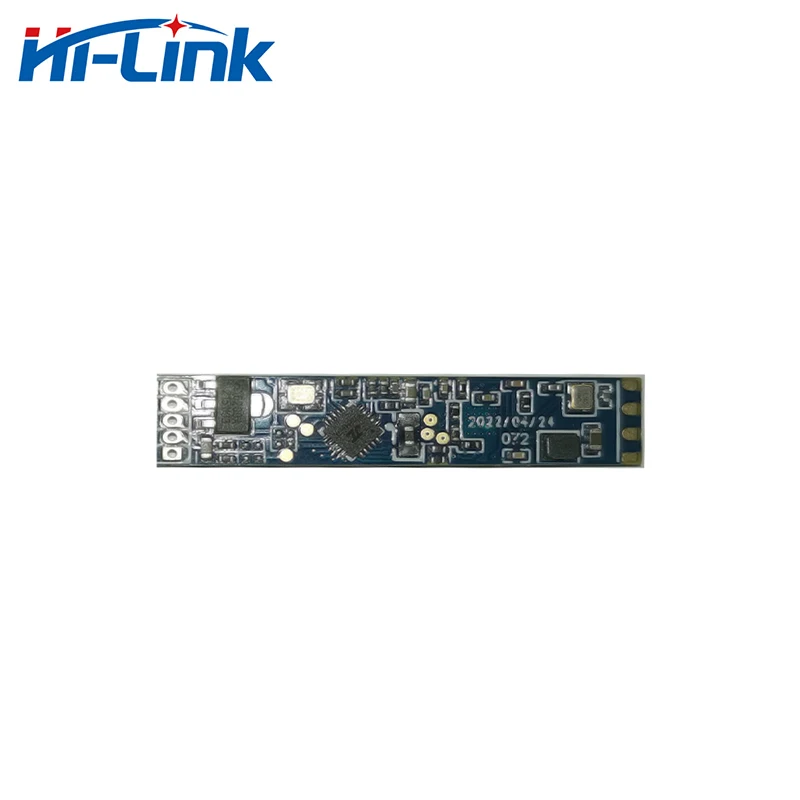

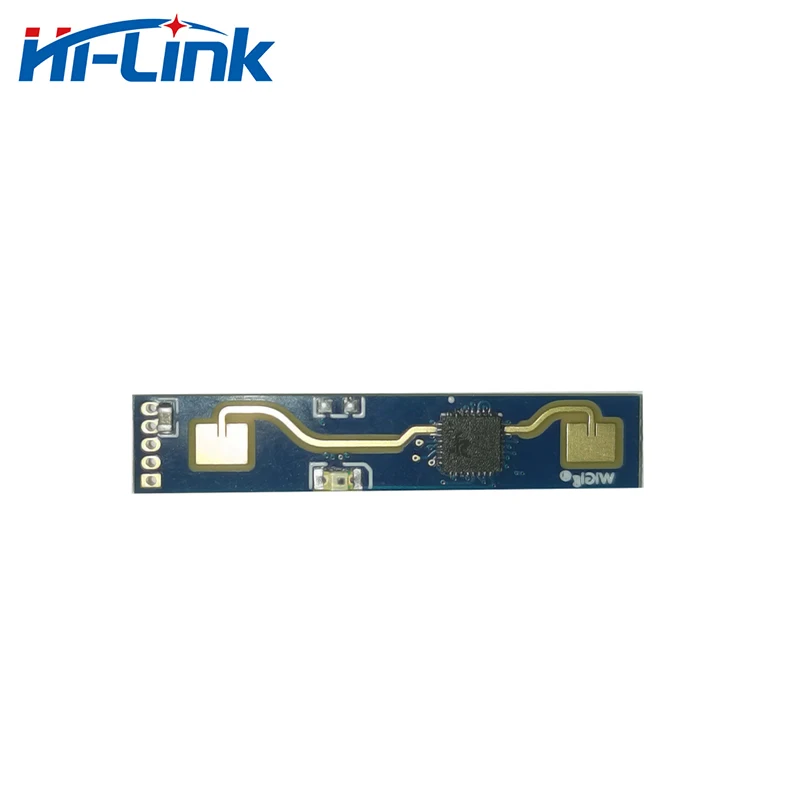

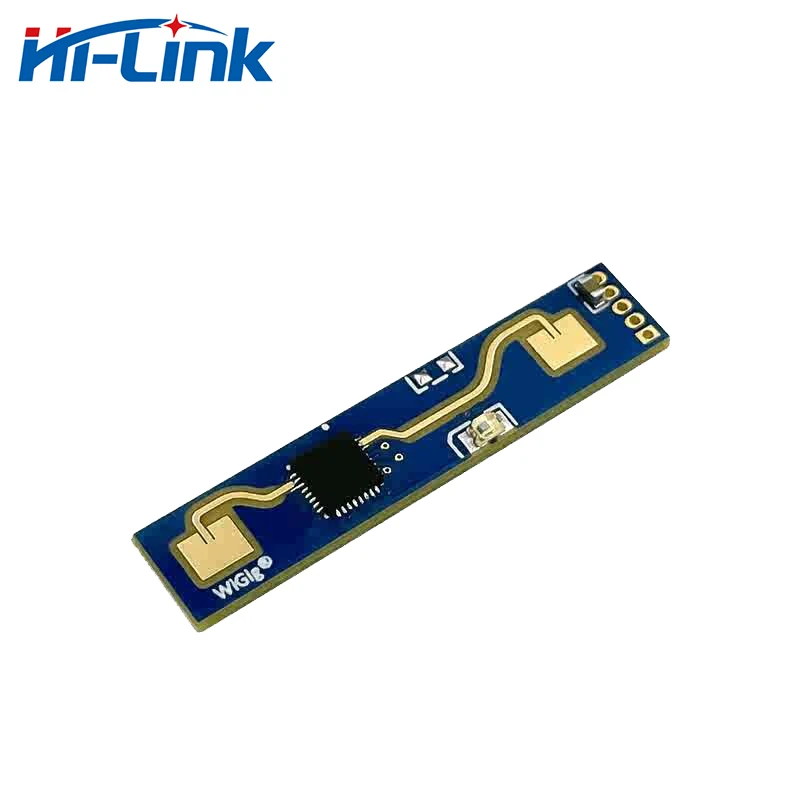

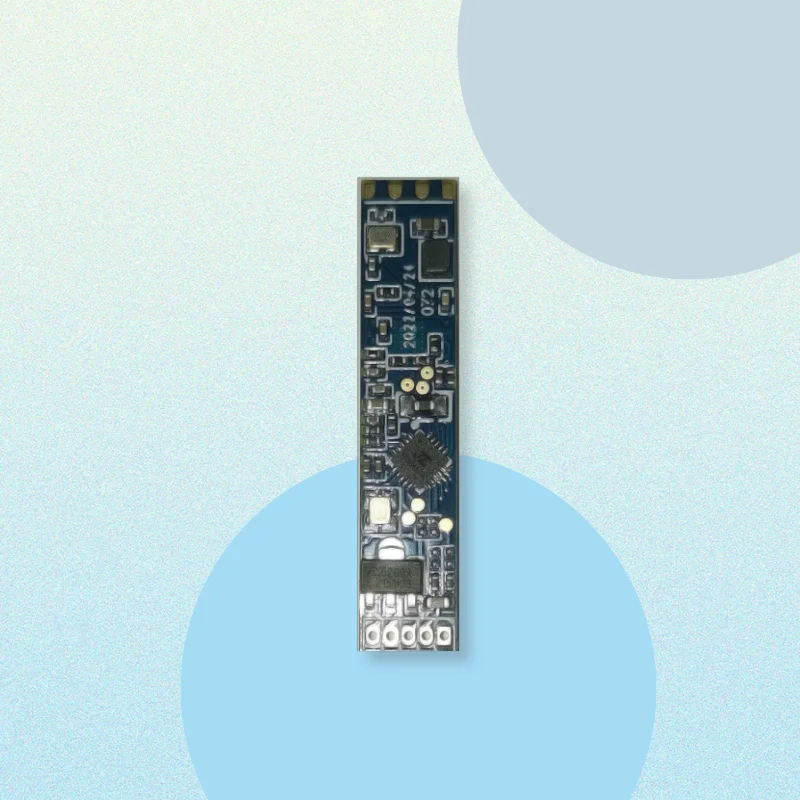

HLK-LD2410 je visokoosjetljivi 24GHz modul za detekciju statusa prisustva ljudi koji je razvio Hilink Electronics. Njegov princip rada je da koristi FMCV frekvencijski modulirani kontinuirani val za otkrivanje ljudskih ciljeva u postavljenom prostoru, u kombinaciji s obradom radarskog signala, preciznim algoritmom indukcije ljudskog tijela, kako bi se postigla visoka osjetljivost detekcije statusa ljudskog prisustva, koja može identificirati ljudsko tijelo u pokretu. i stacionarno stanje, i može izračunati pomoćne informacije kao što je udaljenost do mete.

Ovaj proizvod se uglavnom koristi u unutrašnjim scenama kako bi se osjetilo da li se u tom području nalazi ljudsko tijelo koje se kreće ili se pomiče i za izvještavanje o rezultatima detekcije u realnom vremenu. Najduža senzorska udaljenost do 6 metara, rezolucija udaljenosti 0,75m. Pruža alat za vizualnu konfiguraciju, koji može lako konfigurirati raspon udaljenosti i osjetljivost senzora u različitim intervalima i vrijeme odgode bez posade, itd., kako bi se prilagodio različitim specifičnim potrebama aplikacije.

Podržava GPIO i UART izlaz, plug and play i može se fleksibilno primijeniti na različite pametne scenarije i terminalne proizvode.

2. Karakteristike i prednosti proizvoda

2.1 Karakteristike

• Plug and play, jednostavno sastavljanje

• Najduža udaljenost senzora je do 5 metara

• Veliki ugao detekcije, pokrivenost do ±60 stepeni

• Precizna identifikacija unutar intervala, podržava podelu opsega sensinga i štiti smetnje izvan intervala

• Inteligentno podešavanje parametara na više nivoa kako bi se zadovoljile potrebe promjena scene

• Alati za vizualno otklanjanje grešaka i konfiguraciju

• Mali i aerodinamičan, minimalna veličina je samo 7mmx35mm

• Podržava različite metode ugradnje, kao što su plafonsko kačenje i kačenje na zid

• 24GHz ISM opseg, u skladu sa FCC i CE propisima o spektru

• 5～12V širokonaponsko napajanje

• Krajnji isplativ izbor

2.2 Prednosti

LD2410 modul za detekciju ljudskog tijela usvaja tehnologiju radarskog senzora milimetarskog talasa od 24 GHz. U poređenju s drugim rješenjima, ima očigledne prednosti u primjenama senzora ljudskog tijela:

1. Osim što je osjetljiv na kretanje ljudskih tijela, može osjetiti i statična, mikropokretna, sjedeća i ležeća ljudska tijela koja se ne mogu identificirati tradicionalnim rješenjima;

2. Ima dobru prilagodljivost okolini, a na efekat senzora ne utiče okolno okruženje kao što su temperatura, osvetljenost, vlažnost i fluktuacije svetlosti;

3. Ima dobru penetraciju u školjku i može se sakriti u školjku da radi bez otvaranja rupa na površini proizvoda, što poboljšava estetiku proizvoda;

4. Može fleksibilno konfigurirati najosjetljiviju udaljenost i osjetljivost na svakim udaljenim vratima kako bi se postigla fleksibilna i fina personalizirana konfiguracija.

3. Scenariji aplikacije

LD2410 modul za detekciju ljudskog tijela može otkriti i identificirati ljudsko tijelo u pokretu, uznemirenosti, stojećem, sjedećem i ležećem položaju. Podržava postavljanje parametara na više nivoa i može se široko koristiti u različitim AIoT scenarijima. Uobičajeni tipovi su sljedeći

• Kontrola svjetla senzora ljudskog tijela

Služi da li se neko nalazi u prostoru i automatski kontroliše svetla, kao što su rasvetna oprema na javnim mestima, razna senzorska svetla, sijalice itd.

• Indukcijsko buđenje reklamnog ekrana i druge opreme ljudskog tijela

Automatski se uključuje kada ljudi dođu i automatski spavaju kada niko ne dolazi radi uštede energije, isporuka informacija je preciznija i efikasnija

• Zaštita životne sigurnosti

Zaštita od rada UV lampe, kako bi se sprečilo da se UV lampa upali kada su ljudi u blizini i izazovu povrede

Automatsko otkrivanje i alarm opasnih područja kako bi se spriječilo da ljudi uđu u određena područja visokog rizika, kao što su područja visokog rizika u koja je ušlo osoblje za miniranje rudnika uglja

• Pametni kućni aparati

Kada niko nije u prostoriji duže vrijeme, TV, klima i drugi električni uređaji se automatski isključuju, čime se štedi energija i sigurnost

• Inteligentna sigurnost

Otkrivanje i identifikacija ljudi koji provaljuju, ostaju, itd. unutar navedenog raspona

4. Opis hardvera

4.1 Karakteristike

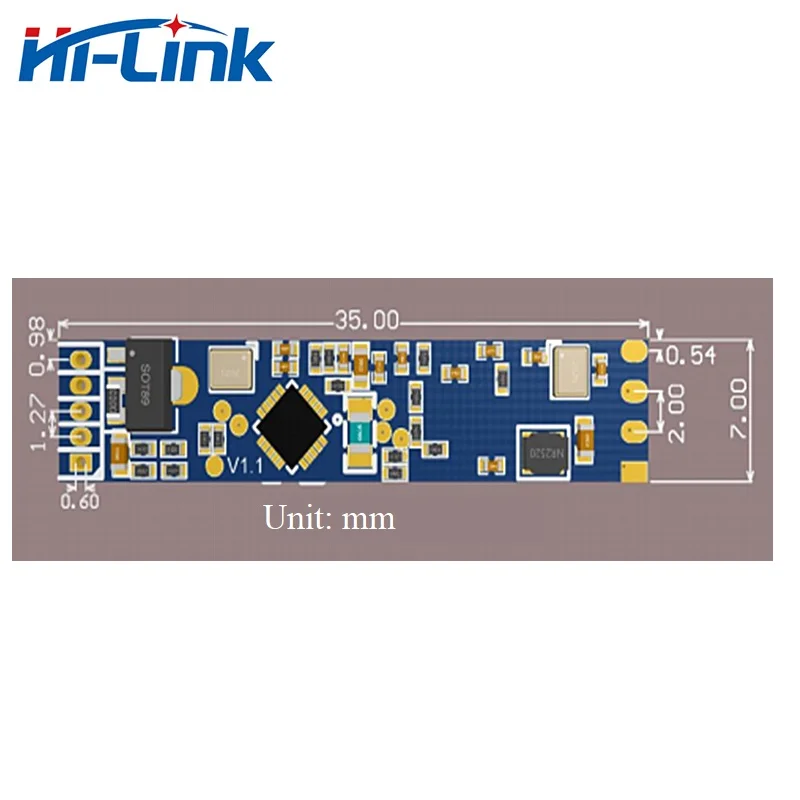

Veličina modula: 7mmx35mm, 5 rupica za igle su rezervisane u hardveru (fabrički zadano ne odgovara pinovima)

Prečnik otvora za iglice je 0,6 mm, a razmak igle je 1,27 mm.

4.2 Definicija pinova
